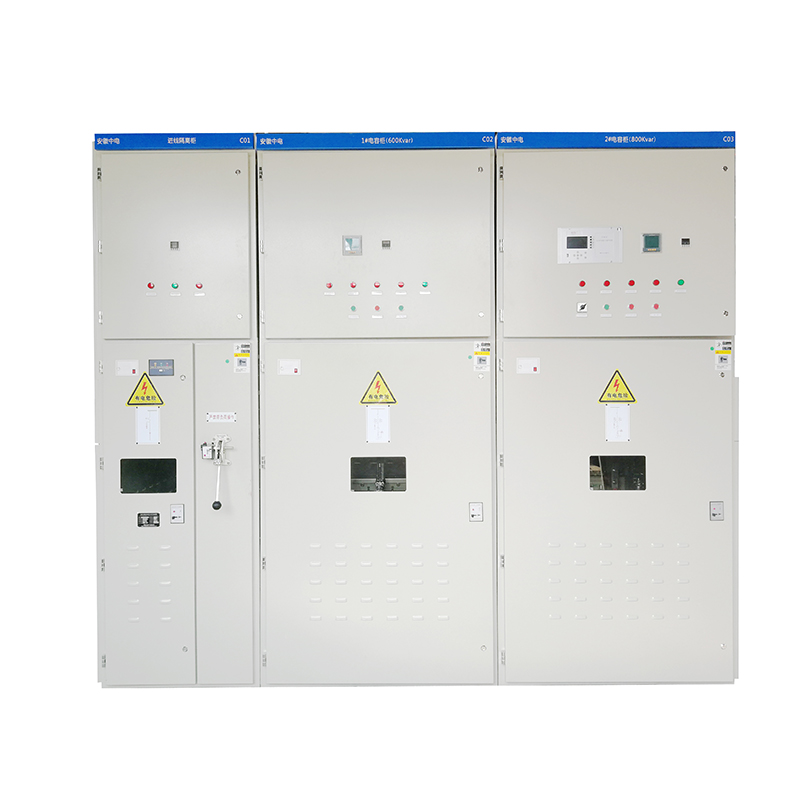

产品概述
ZG-GWJ高压分组自动无功补偿装置根据供电母线的电压和无功情况，自动投切电容器组，跟踪负荷的变化情况进行无功补偿，从而提供功率因数，改善供电质量，降低电能损耗。安装于35kv或110kv变电站内的出线母线侧，或安装于6、10kv开闭所内，也常安装于工况企业的高压电动机的控制柜前进行就地补偿。
   ZG-GWJ装置具备无功自动补偿，自动跟踪无功负荷的变化情况，投切电容器组，改善功率因数，提高电能质量；抑制谐波功能，可以根据现场给的谐波情况配备串联电抗器，组成LC回路，抑制谐波；完善的电容器组保护，具备过压保护、欠压保护、过流保护、零序电压保护、电容支路不平衡电压保护
ZG-GWJ装置适用于3～35kV系列电力系统中，用以补偿系统无功功率，提高功率因数，调整电网电压，降低线路损耗，改善供电质量，提高供配电设备的使用效率，容量可从数百千乏到数万千乏。该装置在主接线型式、保护方式、限制涌流及抑制谐波过负荷等方面进行了综合考虑，以保证运行安全可靠；装置结构简单、紧凑，便于现场安装和维护；可用于冶金、矿山、石油、化工、机械、建材、市政、轻工等行业。


ZG-GWJ高压无功补偿装置由系统电压互感器（PT）采集A、C相电压信号，系统电流互感器（CT）采集B相电流信号传送到HZS型无功补偿控制器。经过控制器采样电路，得到电压、电流的模拟信号，再经A/D转换，得出电压、电流等的数字量，然后通过控制器微处理器的运算，得出电压、电流、有功、无功、功率因数、谐波百分比等参数，与存贮在固定存贮器中的系统设置点（用户可根据以上参数选择不同的控制模式。如：根据无功+电压、电压、电流、功率因数等）进行比较，由系统决定什么情况下操作电容器组，并通过高压交流真空接触器来执行电容器组的分、合闸，从而达到自动循环投切电容器组，补偿线路无功的目的，使电网上无功功率供需就地自动平衡，起到了降低线损、提高功率因数及系统的输电能力、改善配电网供电质量等重要的作用。

       ZD-GWJ装置采用优质高压电力电容器，可靠性高、寿命长、损耗小、运行温升低；
　　电容器设有完备的安全放电措施，断电后，5S内将电容器的残压降至50V以下；
　　具备完善的电容器保护功能，单台电容器短路保护采用喷逐式熔断器，电容器组不平衡保护可选用中性点不平衡电流保护、开口三角电压保护、电压差动保护等；
　　可选配电抗率为0.5%～13%的串联电抗器，可限制合闸涌流和抑制特定次数谐波；
       装置具备完善的保护措施，过流、速断、过压、低电压等功能，确保设备安全运行。
